Монтаж пленочного пола

Монтаж пленочного пола
1. Замерьте площадь участка пола, которая будет обогреваться. На поверхности не должно находиться мебели или бытовой техники. ИК-пленка расположите по длине помещения, так получится больше цельных полос, а точек подключения проводов – наоборот, меньше. Если через пол проходит проводка, располагаться она должна на расстоянии не менее 50 мм от ИК-пленки. Проводку от пленки нужно отделить теплоизолирующими материалами, которые должны полностью заполнить пространство. Между ИК-пленкой и источниками тепла необходимо выдержать расстояние более 20 см. Источники тепла это камины, трубы, духовки и пр.

Монтаж пленочного пола

2. Подготовьте элементы нагрева. Нагревательную пленку необходимо разрезать по линиям разметки, вдоль нагревательных полос через каждые 25 см. По другим линиям резать пленку запрещается. На подготовленный нагревательный элемент установите контактные зажимы. Наконечник провода установите так, чтобы он находился внутри термопленки, точно на контактной полосе. Делается это для того, чтобы в месте прохождения токоведущих полос находилась специальная двухслойная часть пленки. Вставьте люверс в отверстие и зажмите его степлером или молотком. Проверьте надежность соединения. Линии отреза полосы контакта, которая находится в конце термопленки, изолируйте гидроизоляционной полосой.

Приготовьте провода (медные) сечением 1.5 мм2. Подведите к наконечнику зачищенный провод и зажмите его плоскогубцами или пассатижами. Изолируйте с помощью гидроизоляционной полосы место соединения провода с медной шиной.

Подключаются части нагревательной пленки параллельно. Следует учитывать, что максимальная мощность подключаемых нагревательных элементов к одному терморегулятору, не может превышать 3500 Вт. Также следует учитывать другие электрические устройства, подключаемые к этой же сети. В случае если мощность все же превышает 3500 Вт, необходимо реализовать подключение по отдельной проводке и защитить ее автоматическим выключателем. В этом случае подключать нагревательные элементы к терморегулятору нужно через магнитный пускатель - контактор.

Монтаж пленочного пола

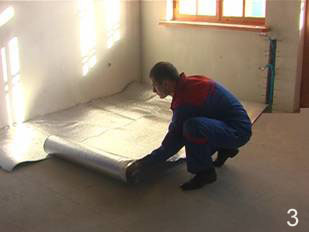

3. Уложите теплоизоляцию с отражающим слоем и закрепите его скотчем. Толщина слоя должна быть не меньше 2 мм. При использовании системы отражающий слой необходим.

Монтаж пленочного пола

4. Уложите нагревательные элементы  на теплоизоляцию, медные полосы при этом должны быть направлены вниз. Контакты соседних полос ни в коем случае не должны соприкасаться. Надписи на пленке должны быть читаемыми, если укладка сделана верно. С помощью скотча тщательно закрепите нагревательные элементы, чтобы избежать смещения полос. Также можно использовать мебельные гвозди или степлер (для деревянного пола).

ВНИМАНИЕ! Прикреплять элементы нужно только через прозрачный ободок. Ближе чем 5 мм прикреплять элементы к одному из питающих участков элемента нельзя, включая медные шины. Старайтесь расположить проводку так, чтобы под плинтусом проходили основные провода. В местах изоляции клемм и контактных полос происходит утолщение, поэтому в теплоизоляции нужно сделать вырезы, чтобы выровнять поверхность для конечного покрытия.

            5. Осмотрите систему, тщательно проверьте надежность всей системы, надежность скрепления проводов, изоляцию. У каждой нагревательной полосы измерьте сопротивление. Найдите возможные источники замыкания и устраните их. Снова проверьте всю конструкцию.

Монтаж пленочного пола

            6. Скотчем прикрепите под линию отреза датчик температуры, в том месте, где проведена специальная черная полоса. Предварительно сделайте вырез под датчик в теплоизоляции. Подключите датчик и нагревательные элементы к терморегулятору.

            7. Поставьте датчик на нагрев и после нескольких минут приложите руку к нагревательному элементу. Пленка должна приятно греть руку, но не жечь.

            8. Накройте всю ИК-пленку пароизоляционным материалом (ПЭ-пленкой). Стыки скрепите скотчем.

Монтаж пленочного пола

            9. Здесь вам нужно воспользоваться таблицей. В таблице описаны действия в зависимости от того, чем вы решили выложить пол.


Материал для укладки пола:

Ламинат, Паркетная доска,

Половая доска.

Линолеум,

Ковролин,

Паркет.

Плитка:

укладка с помощью

армированной сетки.

Плитка:

укладка с помощью ГВЛ или СМЛ

Ваши действия:

Следуйте инструкции производителя

Уложите листы ДВП или фанеры. К первичной стяжке прикрепите их шурупами и проследите за тем, чтобы листы были выровнены под финишное покрытие. Прикреплять листы фанеры стоит сквозь ободок по бокам элемента или на специальных линиях на ИК-пленке. Ни в коем случае не прикрепляйте элемент близко к питающему участку, минимальное расстояние – 5-6 мм.



Замечание: если на теплом полу не будет стоять мебели, можно не использовать листы ДВП, а крепить финишное покрытие непосредственно на ПЭ-пленку!



Уложите штукатурную сетку поверх ПЭ-пленки. Лучше взять большой запас по периметру и укладывать внахлест 5-7 см. Сетку прикрепите к первичной стяжке шурупами или дюбелями, с шагом 20-25 см. Желательно использование шайб. Сетку следует прибивать сквозь прозрачный ободок на линиях отреза или по бокам ИК-пленки. Не крепите элемент ближе, чем 1 см к питающим участкам элемента. Таким образом, вы выполнили армирование плиточного клея с основание пола. На всякий случай проведите тест нагревательной системы еще раз.



Затем можете укладывать плитку или другие каменные покрытия. Толщина слоя плиточного клея должна быть не меньше 8 мм.



Сверху на ПЭ-пленку уложите листы ГВЛ или листы из стекломагнезита. Прикрепите их к первичной стяжке шурупами и не забудьте выровнять под финишное покрытие. Прикреплять ГВЛ или СМЛ сквозь прозрачный ободок на линиях отреза или по бокам ИК-пленки. Не прикрепляйте элемент близко к питающим элементам, расстояние должно быть не менее 5 мм.



Можно укладывать плитку или другие каменные покрытия. Толщина слоя клея должна быть не меньше 8 мм.



ВНИМАНИЕ! После укладки плитки не включайте теплый пол в течение 28 дней!

         10. Наслаждайтесьтеплым и комфортным полом ТермоДАР.
